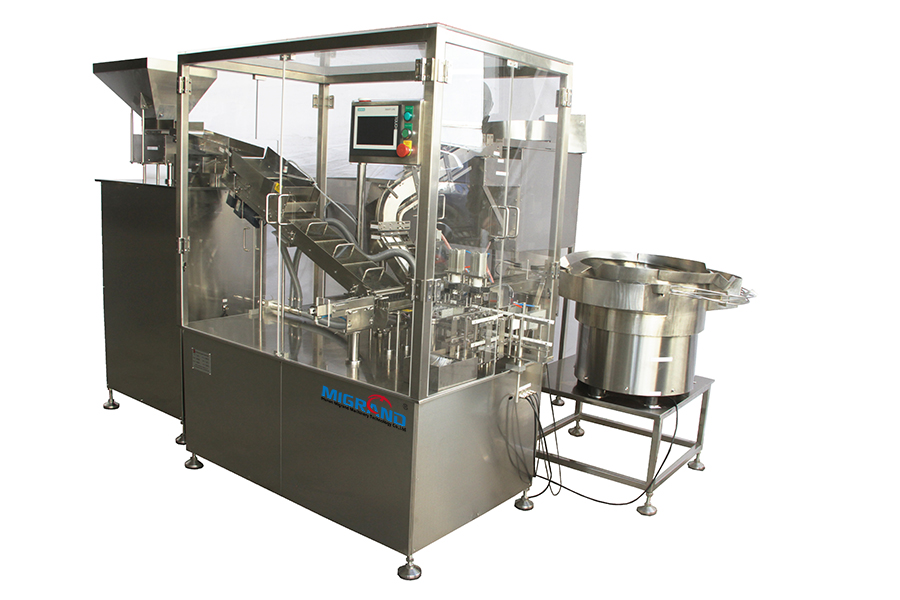

Pengantar Singkat: Mesin Pembotolan Tablet GD-80A untuk botol gelendong dapat digunakan untuk pengemasan tablet yang lebih besar dan lebih tipis yang dimasukkan secara teratur ke dalam botol gelendong dalam satu baris dengan cara yang tumpang tindih. Perangkat ini sepenuhnya mengadopsi PLC untuk kontrol terpusat. Ini diverifikasi dalam deteksi serat dan fotolistrik serta jenis deteksi lainnya untuk memiliki kinerja yang stabil dan pengoperasian otomatis yang andal. Secara otomatis dapat membunyikan alarm dan mati jika tidak ada tablet, botol, atau tutup. Bagian yang bersentuhan dengan tablet terbuat dari baja tahan karat 316 yang unggul. Yang sepenuhnya memenuhi persyaratan GMP.
Komposisi dan Fungsi:
1, Sistem Getar Tutup: Memuat tutup ke hopper secara manual, secara otomatis mengatur tutup ke rak untuk dipasang dengan cara bergetar.
2 、 Sistem pemberian tablet: Masukkan tablet ke dalam hopper tablet secara manual, tablet akan dikirim ke posisi tablet secara otomatis.

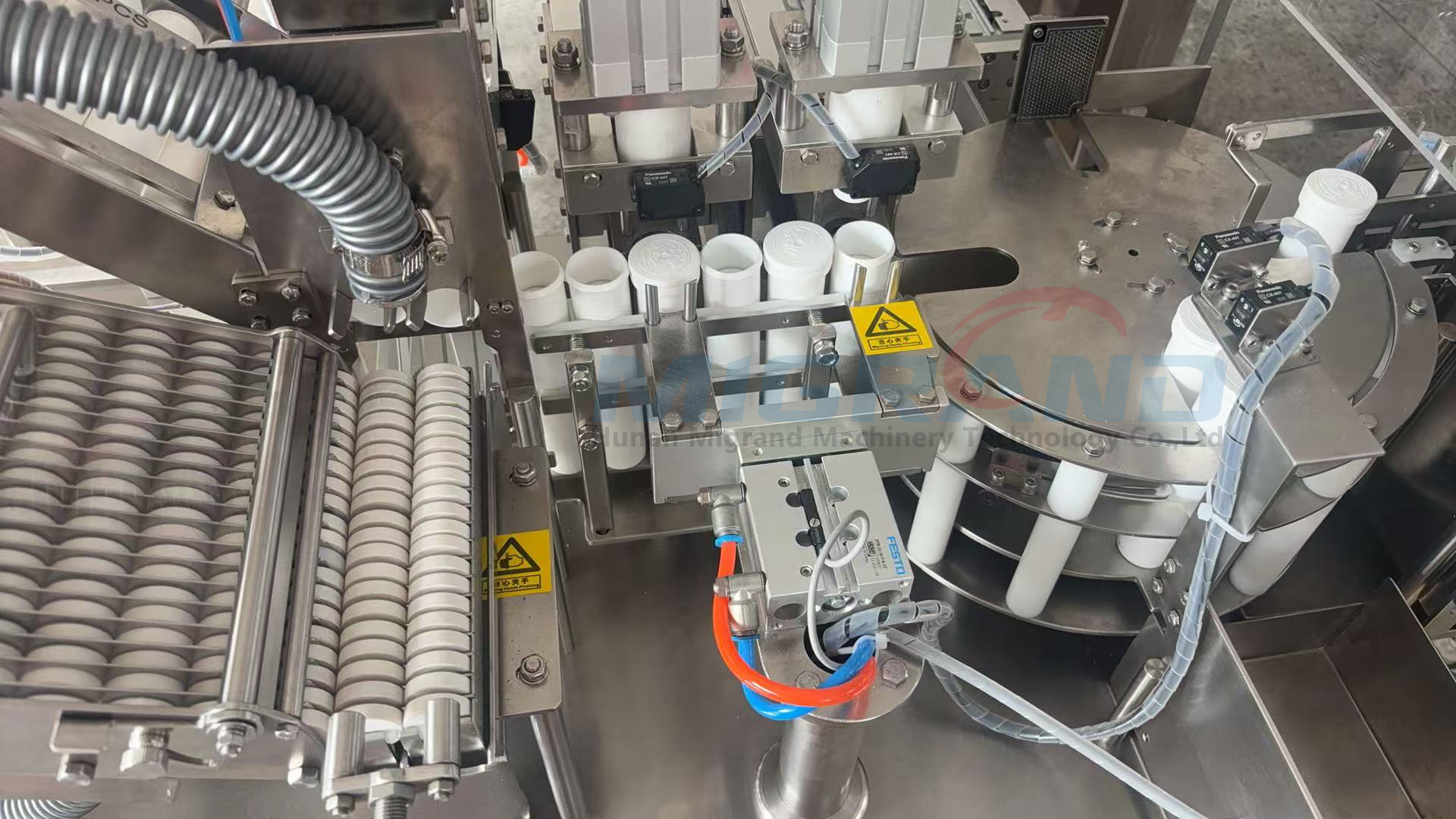

3, masukkan tablet ke dalam unit botol: Setelah terdeteksi ada botol, silinder pengumpan tablet akan mendorong tablet ke dalam botol.
4 Unit pengumpanan tabung: Masukkan botol ke dalam hopper secara manual, botol akan dimasukkan ke dalam posisi pengisian tablet dengan penguraian botol dan pengumpanan tabung.
5, unit pendorong tutup: ketika botol mendapatkan tablet, sistem pendorong tutup akan mendorong tutup dan menutup botol secara otomatis.
6、Kurangnya unit penolakan tablet：Setelah tablet dalam botol kekurangan 1 atau lebih, botol akan ditolak secara otomatis. Tanpa tablet tanpa penutup, tanpa botol tanpa penutup.
7, Bagian Kontrol Elektronik: Mesin ini dikendalikan oleh PLC, silinder dan motor stepper. dengan sistem alarm multifungsi otomatis.
Bahan utama: 1, Pelat dan rangka mesin mengadopsi cat baja dan enamel, penutup platform adalah 304, yang lainnya menggunakan sandblasting paduan aluminium, baja tahan karat 304, dan semua sentuhan material dengan tablet akan mengadopsi sus316L。
Komponen listrik utama:
TIDAK | Nama | Merek |
1 | Plc | Siemens |
2 | Layar sentuh | Siemens |
3 | Komponen kontrol listrik utama | Schneider |
4 | Katup silinder dan solenoid | pesta |
5 | Fotolistrik, saklar magnetik | Panasonic, Lambao, Festo, |
6 | Pelat pengindeksan dan motor Stepper | Shenzhen Gaoshida,Leisai Shenzhen |
Parameter teknis:
Tegangan: 220V; daya: 2KW; Produksi :60~ 80 botol/menit
Fasilitas pendukung: udara tekan murni yang tekanan dan konsumsinya masing-masing 0,5~0,6MPa dan 0,28m3/menit
Dimensi eksternal: 3200mm*2000mm*1800mm. Berat: Sekitar 1000KG
Beradaptasi dengan kisaran spesifikasi : Diameter tablet: Ф18~Ф25mm. Ketebalan meja: 5-8mm, Jumlah pemuatan: 10-20 buah.
*Keterangan: Jika informasi parameter tablet tidak berada dalam kisaran parameter di atas, maka akan dianggap disesuaikan dan tidak standar, dan kutipan harus diperbarui sesuai dengan itu.
Proses operasi:
Tuang tablet ke dalam hopper secara manual - Tablet masuk ke bagian tablet penyaringan - Secara otomatis mengatur tablet ke orbit - Secara otomatis masuk ke posisi pemuatan.
Masukkan botol secara manual ke dalam hopper botol- Pengumpanan botol otomatis ke posisi pengisian.
Tutupnya ditempatkan secara manual di dalam pelat osilator - Tutup rapi otomatis - Memasuki posisi kelenjar.
Mesin secara otomatis menyelesaikan pengisian tablet ke dalam botol, dan mengeluarkannya.
